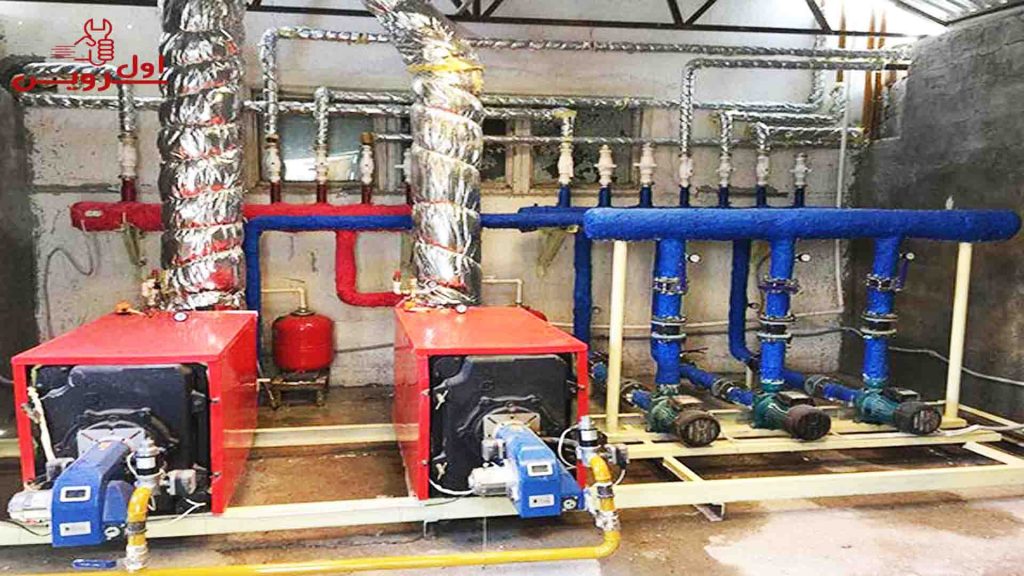

موتورخانه شوفاژ چیست

موتورخانه شوفاژ به اتاق یا فضایی جداگانه در یک ساختمان اطلاق می ‌شود که مسئولیت نگهداری و راه ‌اندازی تجهیزات مکانیکی و الکترومکانیکی برای تامین گرمایش یا سرمایش را بر عهده دارد. این فضا در ساختمان ‌های مسکونی معمولاً به یک اتاق ساده محدود می ‌شود، اما در ساختمان‌ های بزرگ‌ تر مانند بیمارستان‌ ها، هتل‌ ها یا کارخانه‌ ها، به دلیل وسعت و نیاز های خاص، موتورخانه شوفاژ به چندین اتاق نیاز دارد. در ساختمان‌ های کوچک‌ تر، موتورخانه معمولاً در زیرزمین قرار می ‌گیرد، در حالی که در ساختمان ‌های بزرگ‌ تر و پیچیده ‌تر به دلیل حجم زیاد تاسیسات و سر و صدای ناشی از آنها، نصب موتورخانه شوفاژ در خارج از ساختمان انجام می ‌شود. تعمیرات و نصب موتورخانه شوفاژ از اهمیت بالایی برخوردار است.

عملکرد موتورخانه شوفاژ چگونه است

در سیستم ‌های گرمایشی، مشعل با سوختن و ایجاد حرارت، آب داخل دیگ‌ های فولادی یا چدنی را گرم می ‌کند. سپس، بخشی از این آب گرم به مصرف‌ کننده ‌ها مانند رادیاتور ها، فن کویل ‌ها یا سیستم گرمایش از کف هدایت می ‌شود. بخش دیگری از آب نیز برای گرم کردن آب مصرفی به سمت منبع دو جداره یا منبع کویلی منتقل می ‌شود. پس از آن، آب‌ هایی که دمای خود را از دست داده ‌اند، از طریق پمپ‌ های سیرکولاتور دوباره به دیگ برگشته و فرآیند گرم ‌سازی دوباره آغاز می ‌شود. این چرخه مداوم باعث حفظ دمای مطلوب در سیستم گرمایشی می ‌شود. نصب موتورخانه شوفاژ به درستی و با دقت می ‌تواند عملکرد این سیستم‌ ها را بهینه کرده و از هدر رفت انرژی جلوگیری کند.

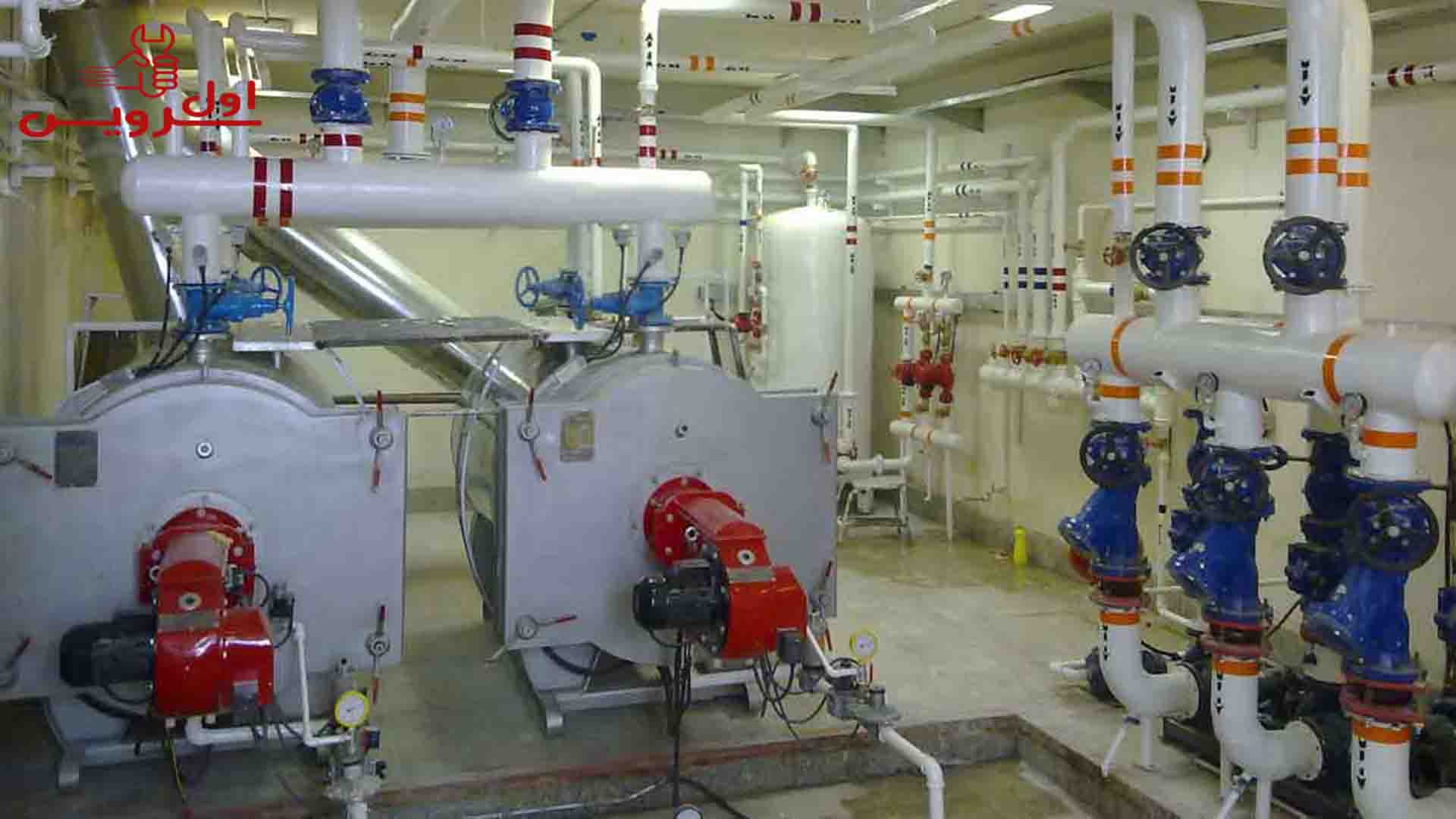

لوازم مورد نیاز برای نصب موتورخانه شوفاژ

· پمپ سیرکولاتور

· منبع انبساط

· منبع کویل دار

· منبع دوجداره

· دیگ یا بویلر

· مشعل

· سختی گیر

پمپ سیرکولاتور

پمپ سیرکولاتور یا پمپ سیرکوله موتورخانه، یکی از اجزای حیاتی سیستم‌ های گرمایشی است که وظیفه اصلی آن تقویت فشار آب در مدار گرمایش است. این پمپ باعث می‌ شود آب گرم به طور مؤثر در سیستم گردش پیدا کند و به بخش‌ های مختلف موتورخانه منتقل شود. در واقع، پمپ سیرکولاتور با انتقال آب بر روی پروانه پمپ، اصطکاک ناشی از فشار آب در لوله ‌ها، اتصالات و مبدل ‌های حرارتی را کاهش می‌ دهد. این فرآیند منجر به صرفه‌ جویی در مصرف انرژی می‌ شود، زیرا پمپ نیاز به جریان الکتریکی کمتری دارد و دور موتور آن نیز به حداقل می ‌رسد. نصب موتورخانه شوفاژ به همراه پمپ سیرکولاتور، بهبود کارایی سیستم گرمایشی و کاهش مصرف انرژی را تضمین می ‌کند.



منبع انبساط

منبع انبساط یکی از اجزای حیاتی در نصب موتورخانه شوفاژ است که نقش بسیار مهمی در ایمنی و عملکرد صحیح سیستم شوفاژخانه ایفا می ‌کند. این منبع معمولاً در پشت ‌بام نصب می‌ شود و به همین دلیل ممکن است از نظر بسیاری از افراد نادیده گرفته شود. متاسفانه، به دلیل قرارگیری در مکانی دور از دید، معمولاً کمتر مورد بررسی قرار می ‌گیرد و ممکن است سالی یک بار به آن سر زده شود. اما این منبع وظیفه مهمی در تنظیم فشار و حجم آب سیستم شوفاژ دارد و هرگونه نقص در عملکرد آن می‌ تواند مشکلات جدی به‌ دنبال داشته باشد.

منبع کویل دار

نصب موتورخانه شوفاژ یکی از مراحل کلیدی در تأسیس سیستم ‌های گرمایشی ساختمان ‌ها است و در این فرآیند، منبع کویلی به‌ عنوان یک مبدل حرارتی مهم نصب می‌ شود. این دستگاه وظیفه گرم کردن و نگهداری آب گرم مصرفی را بر عهده دارد. منبع کویلی دارای لوله‌ های مسی است که سیال گرم از بویلر به ‌وسیله پمپ به درون این لوله ‌ها منتقل می‌ شود. در این سیستم، آب سرد داخل منبع با لوله ‌های مسی تماس پیدا کرده و به ‌طور غیر مستقیم گرم می ‌شود. برخلاف آبگرمکن‌ های خانگی که از شعله برای گرم کردن آب استفاده می ‌کنند، در منبع کویلی این فرآیند با استفاده از آب داغ صورت می‌ گیرد. برای تعمیر و تعویض منبع کویل دار حتما از یک متخصص کمک بگیرید.

منبع دوجداره

منبع دوجداره آب گرم یکی از اجزای مهم در نصب موتورخانه شوفاژ است. این منبع از دو لایه داخلی و بیرونی ساخته شده که در لایه داخلی آب گرم مصرفی قرار دارد و در لایه بیرونی آب گرم از بویلر موتورخانه جریان می‌ یابد. فضای میان این دو لایه با هوا یا مواد عایق پر شده تا از انتقال حرارت جلوگیری کند و در نتیجه، دمای آب درون لایه داخلی ثابت بماند. این ویژگی منبع دوجداره باعث می‌ شود تا در شرایطی که نیاز به حفظ دما و جلوگیری از افت حرارتی باشد، کارایی بیشتری داشته باشد. به یاد داشته باشید که تعویض و تعمیر منبع دوجداره نقش مهمی در عملکرد موتورخانه دارد.

دیگ یا بویلر

نصب موتورخانه شوفاژ در ساختمان ‌ها به‌ عنوان یکی از اجزای اساسی سیستم‌ های گرمایشی، برای تأمین گرما و آب گرم مصرفی بسیار ضروری است. دیگ موتورخانه که به بویلر نیز شناخته می‌ شود، قلب این سیستم‌ ها است و با استفاده از سوخت‌ های مختلف مانند گاز طبیعی یا گازوئیل، گرمای لازم را برای سیستم ‌های گرمایشی تأمین می‌ کند. پس از روشن شدن مشعل، گرمای تولید شده به آب یا سیال دیگر منتقل و به بخش‌ های مختلف ساختمان ارسال می ‌شود. بویلر ها با راندمان بالا، در صورت نگهداری صحیح و استفاده از عایق ‌های حرارتی، می‌ توانند بهره ‌وری بالایی داشته باشند و هزینه ‌های انرژی را کاهش دهند. اما برای حفظ کارایی و جلوگیری از هزینه‌ های اضافی، نیاز به بررسی و نگهداری منظم دارند تا از کاهش عملکرد و هزینه‌ های اضافی جلوگیری شود و همچنین تعویض و تعمیر دیگ موتورخانه کمتر نیاز باشد.

مشعل

مشعل یکی از اجزای اصلی موتورخانه است که در داخل بویلر یا دیگ بخار نصب می ‌شود. این دستگاه مسئول کنترل احتراق سوخت و تولید گرما برای تولید بخار آب یا آب گرم در دیگ می‌ باشد. مشعل ‌ها بر اساس نوع سوخت مصرفی به سه دسته اصلی گازوئیلی، گازی و مازوت سوز تقسیم می ‌شوند. هر یک از این انواع مشعل‌ ها برای استفاده در سیستم ‌های مختلف گرمایشی مناسب هستند و با توجه به نیاز محیط، می‌ توان از آن ‌ها برای نصب موتورخانه شوفاژ بهره برد.

سختی گیر

آب‌ های دارای کلسیم و منیزیم به دلیل سختی خود، می ‌توانند مشکلاتی برای سیستم ‌های حرارتی ایجاد کنند. این املاح در موتورخانه شوفاژ رسوب کرده و باعث گرفتگی لوله ‌ها، ورودی‌ ها و خروجی‌ های تجهیزات می ‌شوند. این گرفتگی ‌ها علاوه بر نیاز به تعمیرات و پاکسازی تجهیزات، می ‌توانند به خطراتی برای عملکرد سیستم منجر شوند و در برخی موارد نیاز به تعویض لوله‌ ها یا حتی تعمیرات گسترده موتورخانه پیدا خواهید کرد. برای پیشگیری از این مشکلات، نصب موتورخانه شوفاژ همراه با استفاده از سختی گیر آب بسیار ضروری است. سختی گیر آب، املاح کلسیم و منیزیم را از آب جدا می‌ کند و مانع از رسوب آن ها در لوله‌ ها و تجهیزات می‌ شود.

نتیجه گیری

ما در این مطلب، با تعریف موتورخانه و اجزای آن آشنا شدیم و وظایف هر یک از این اجزا را بررسی کردیم. همچنین ضرورت وجود هر یک از این ها را در فرآیند نصب موتورخانه شوفاژ بیان کردیم و گفتیم که نصب موتورخانه نیازمند دقت و توجه به جزئیات فنی است تا کارایی بهینه حاصل شود.
