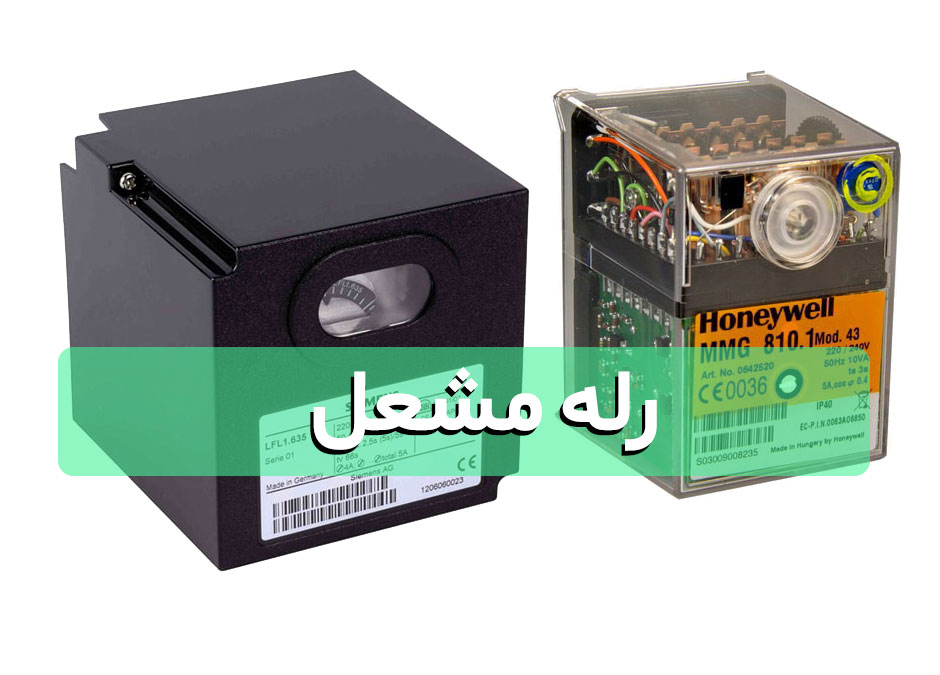

رله مشعل، یکی از اجزای حیاتی و حساس در سیستم‌های گرمایشی است که نقش بسیار مهمی در کنترل و ایمنی این سیستم‌ها ایفا می‌کند. این قطعه کوچک اما قدرتمند، وظیفه دارد تا عملکرد مشعل را به صورت خودکار و ایمن کنترل کند و از بروز هرگونه حادثه احتمالی جلوگیری نماید. در این مقاله، به بررسی دقیق رله مشعل، انواع آن، عملکرد و اهمیت آن در سیستم‌های گرمایشی خواهیم پرداخت.

رله مشعل چیست؟

رله مشعل، در واقع یک کلید الکتریکی است که با دریافت سیگنال‌های الکتریکی از سنسورها و ترموستات‌ها، مدارهای الکتریکی مشعل را باز و بسته می‌کند. این عمل باعث می‌شود که مشعل در زمان نیاز روشن شده و پس از رسیدن به دمای تنظیم شده، خاموش شود. به عبارت ساده‌تر، رله مشعل مانند یک مغز کوچک عمل می‌کند که به مشعل فرمان می‌دهد چه زمانی کار کند و چه زمانی متوقف شود.

اهمیت رله مشعل

رله مشعل نقش بسیار مهمی در ایمنی و عملکرد صحیح سیستم‌های گرمایشی ایفا می‌کند. برخی از مهم‌ترین دلایل اهمیت رله مشعل عبارتند از:

• ایمنی: رله مشعل با کنترل دقیق عملکرد مشعل، از بروز حوادثی مانند نشت گاز، آتش‌سوزی و انفجار جلوگیری می‌کند.
• صرفه جویی در انرژی: رله مشعل با خاموش کردن مشعل پس از رسیدن به دمای تنظیم شده، از مصرف بی‌رویه انرژی جلوگیری می‌کند.
• افزایش عمر مفید تجهیزات: با کنترل دقیق عملکرد مشعل، رله مشعل باعث افزایش عمر مفید سایر تجهیزات سیستم گرمایشی می‌شود.

انواع رله مشعل و کاربرد هر یک

رله‌های مشعل در انواع مختلفی تولید می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای خاصی هستند. برخی از انواع رایج رله مشعل عبارتند از:

• بر اساس نوع عملکرد:

  • رله‌های الکترومکانیکی:
    • ساختار ساده و قیمت مناسب
    • عمر مفید بالا
    • سرعت عمل پایین‌تر نسبت به انواع دیگر
    • حساسیت به لرزش و ضربه
    • کاربرد در مشعل‌های خانگی و صنعتی با ظرفیت متوسط
  • رله‌های حالت جامد (Solid State):
    • سرعت عمل بالا
    • عمر طولانی
    • دقت بالا در کنترل
    • مقاومت در برابر لرزش و ضربه
    • قیمت بالاتر نسبت به انواع الکترومکانیکی
    • کاربرد در مشعل‌های صنعتی با ظرفیت بالا، سیستم‌های کنترل پیشرفته و محیط‌های با شرایط سخت
  • رله‌های هیبریدی:
    • ترکیبی از مزایای دو نوع قبلی
    • سرعت عمل بالا
    • دقت بالا
    • عمر مفید طولانی
    • کاربرد در مشعل‌های صنعتی با نیاز به کنترل دقیق و سریع

  بر اساس نوع سوخت:

  • رله مشعل گازی:
    • برای کنترل مشعل‌های گازی استفاده می‌شود.
    • دارای سیستم‌های ایمنی پیشرفته برای جلوگیری از نشت گاز و انفجار
    • قابلیت کنترل دقیق نسبت هوا به سوخت
  • رله مشعل گازوئیلی:
    • برای کنترل مشعل‌های گازوئیلی استفاده می‌شود.
    • دارای سیستم‌های ایمنی برای جلوگیری از نشت گازوئیل و آتش‌سوزی
    • قابلیت کنترل دقیق پاشش سوخت
  • رله مشعل دوگانه سوز:
    • قابلیت کار با هر دو نوع سوخت گاز و گازوئیل را دارد.
    • دارای سیستم‌های ایمنی برای هر دو نوع سوخت
    • پیچیدگی بالاتر نسبت به انواع تک‌سوخت

  بر اساس قابلیت‌ها:

  • رله‌های ساده:
    • دارای عملکردهای پایه مانند روشن و خاموش کردن مشعل
    • قیمت مناسب
    • مناسب برای مشعل‌های خانگی
  • رله‌های پیشرفته:
    • دارای قابلیت‌های اضافی مانند کنترل دمای آب گرم، تشخیص شعله، محافظت در برابر اضافه بار و …
    • قیمت بالاتر
    • مناسب برای مشعل‌های صنعتی و سیستم‌های پیچیده

عملکرد رله مشعل

عملکرد رله مشعل به صورت زیر است:

1. دریافت سیگنال: رله مشعل سیگنال‌هایی را از ترموستات، سنسورهای دود، سنسورهای فشار و سایر تجهیزات دریافت می‌کند.
2. پردازش سیگنال: رله مشعل سیگنال‌های دریافتی را پردازش کرده و تصمیم می‌گیرد که آیا باید مشعل را روشن یا خاموش کند.
3. کنترل مدار: بر اساس تصمیم گرفته شده، رله مشعل مدارهای الکتریکی مشعل را باز یا بسته می‌کند.

عوامل موثر در انتخاب رله مشعل:

• نوع مشعل: نوع سوخت، ظرفیت حرارتی، نوع مشعل (گازی، گازوئیلی، دوگانه سوز)
• شرایط محیطی: دما، رطوبت، لرزش، گرد و غبار
• سیستم کنترل: نوع سیستم کنترل (آنالوگ، دیجیتال)
• بودجه: قیمت رله مشعل

نکات مهم در انتخاب رله مشعل:

• توجه به استانداردهای ایمنی: رله مشعل باید دارای استانداردهای ایمنی مورد تایید باشد.
• مشاوره با متخصص: قبل از خرید، با یک متخصص تاسیسات مشورت کنید.
• کیفیت ساخت: رله مشعل باید از کیفیت ساخت بالایی برخوردار باشد.
• گارانتی و خدمات پس از فروش: وجود گارانتی و خدمات پس از فروش معتبر، اهمیت زیادی دارد.
•

عیب‌یابی و تعمیر رله مشعل

عیب‌یابی رله مشعل

وقتی مشکلی در سیستم گرمایشی ایجاد می‌شود، یکی از اولین قطعاتی که باید مورد بررسی قرار گیرد، رله مشعل است. عیب‌یابی رله مشعل می‌تواند توسط تکنسین‌های متخصص انجام شود اما آشنایی با برخی از علائم رایج می‌تواند به شما کمک کند تا مشکل را زودتر تشخیص دهید.

علائم رایج خرابی رله مشعل:

• مشعل روشن نمی‌شود: این مشکل می‌تواند به دلایل مختلفی از جمله خرابی رله، خرابی ترموستات، یا مشکل در مدار الکتریکی رخ دهد.
• مشعل به طور مداوم روشن و خاموش می‌شود: این مشکل ممکن است به دلیل تنظیمات نادرست رله، خرابی سنسورها یا مشکلات در مدار کنترل رخ دهد.
• مشعل دیر روشن می‌شود: این مشکل ممکن است به دلیل خرابی کنتاکت‌های رله، ضعف سیم‌پیچ یا مشکل در مدار تغذیه رخ دهد.
• مشعل با وجود روشن بودن، شعله پایدار ندارد: این مشکل ممکن است به دلیل تنظیمات نادرست رله، خرابی سنسور شعله یا مشکل در سیستم جرقه‌زنی رخ دهد.

علل رایج خرابی رله مشعل:

• ساییدگی کنتاکت‌ها: با گذشت زمان، کنتاکت‌های رله ممکن است ساییده شده و باعث ایجاد مقاومت الکتریکی و اختلال در عملکرد رله شوند.
• خرابی سیم‌پیچ: سیم‌پیچ رله ممکن است در اثر حرارت زیاد، نوسانات برق یا عوامل دیگر بسوزد.
• خرابی قطعات الکترونیکی: در رله‌های حالت جامد، خرابی قطعات الکترونیکی مانند ترانزیستورها می‌تواند باعث اختلال در عملکرد رله شود.
• اتصال کوتاه: اتصال کوتاه در مدار رله می‌تواند باعث سوختن رله شود.

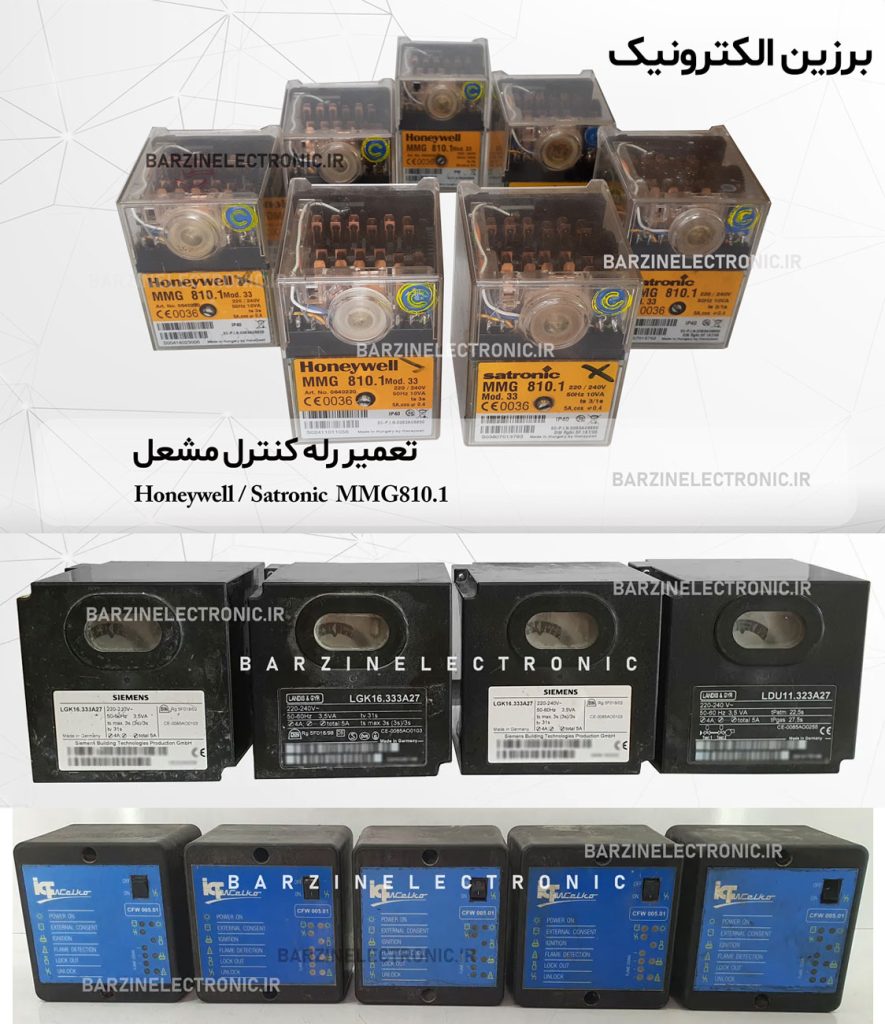

تعمیر رله مشعل

تعمیر رله مشعل معمولاً توسط تکنسین‌های متخصص انجام می‌شود. در برخی موارد، ممکن است تعویض برخی از قطعات مانند کنتاکت‌ها یا سیم‌پیچ ضروری باشد. اما در بسیاری از موارد، تعویض کل رله بهترین گزینه است.

مراحل تعمیر رله مشعل:

1. قطع برق: قبل از هرگونه تعمیراتی، حتماً برق دستگاه را قطع کنید.
2. باز کردن رله: رله را از مدار جدا کرده و با استفاده از ابزار مناسب آن را باز کنید.
3. بازرسی قطعات: قطعات داخلی رله را به دقت بررسی کنید تا هرگونه آسیب یا سوختگی را شناسایی کنید.
4. تعویض قطعات معیوب: قطعات معیوب را با قطعات جدید و مشابه تعویض کنید.
5. تست عملکرد: پس از تعمیر یا تعویض قطعات، عملکرد رله را تست کنید تا از صحت عملکرد آن اطمینان حاصل کنید.
6. نصب مجدد رله: رله تعمیر شده را در جای خود نصب کرده و اتصالات آن را محکم کنید.

نکات مهم در تعمیر رله مشعل:

• تخصص: تعمیر رله مشعل نیاز به تخصص و تجربه دارد. بنابراین، بهتر است این کار را به یک تکنسین متخصص بسپارید.
• قطعات با کیفیت: از قطعات اصلی و با کیفیت برای تعمیر رله استفاده کنید.
• ایمنی: هنگام کار با برق و تجهیزات گرمایشی، نکات ایمنی را رعایت کنید.

پیشگیری از خرابی رله مشعل:

• نگهداری منظم: به طور مرتب سیستم گرمایشی خود را سرویس و نگهداری کنید.
• استفاده از تثبیت‌کننده ولتاژ: برای جلوگیری از آسیب دیدن رله در اثر نوسانات برق، از تثبیت‌کننده ولتاژ استفاده کنید.
• جلوگیری از اضافه بار: از اضافه بار کردن سیستم گرمایشی خودداری کنید.
